背景知识

在新能源产业高速发展的当下，圆柱电池凭借标准化程度高、生产效率高、机械稳定性强等优势，广泛应用于电动汽车、储能设备、消费电子等领域。极柱作为圆柱电池能量输出的核心接口，其平面度精度与外观质量直接决定电池的连接可靠性、密封性能及安全稳定性。传统检测方式受限于技术瓶颈，难以满足大规模精密生产的质量管控需求。3D相机凭借三维信息采集优势，突破平面检测局限，成为圆柱电池极柱检测领域的核心技术支撑，推动电池制造质量管控迈向精准化、自动化新阶段。

相机选型

今天为大家介绍的是翌视科技新品LVM3430线激光3D相机在锂电池行业中的应用案例！

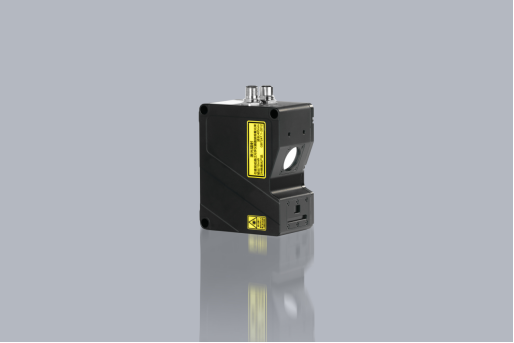

LVM3430 3D智能传感器，其全画幅采集速率2000Hz，通过设置ROI最高可达30000Hz；重复精度可达1.6μm；轻松应对高速动态场景；细节无遗漏，能满足高精度工业检测需求。

检测项目

·圆柱电池极柱平面度及缺陷检测

·产品直径：最大尺寸50mm

·精度要求：产品平面度重复性数据在0.02mm；产品段差重复性数据在0.02mm

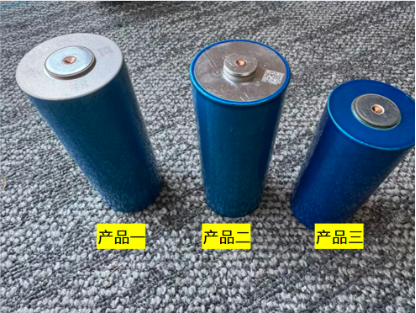

*图为产品实物图

极柱平面度及缺陷检测环境及安装方式

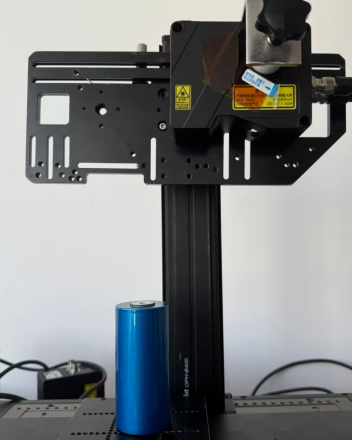

·扫描方式：相机固定安装，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP/IP以太网

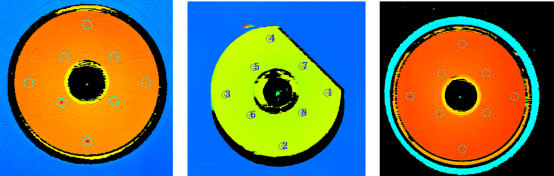

采图效果

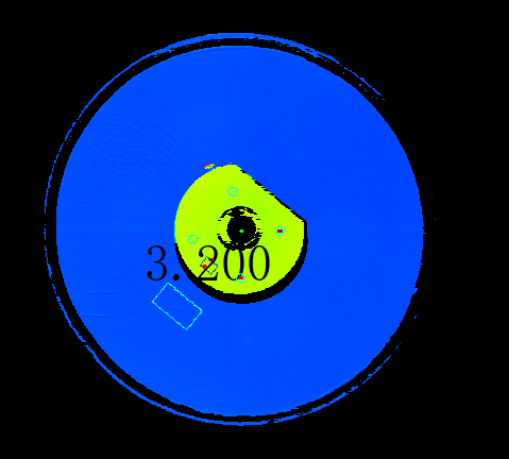

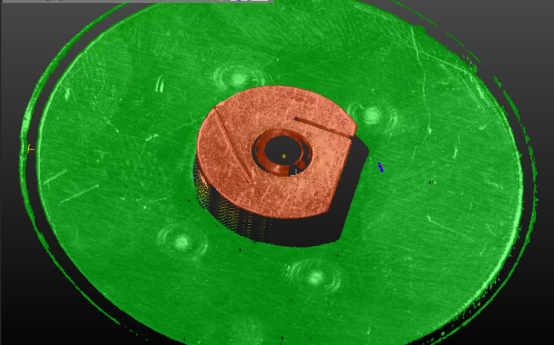

*图为产品二缺陷扫描效果

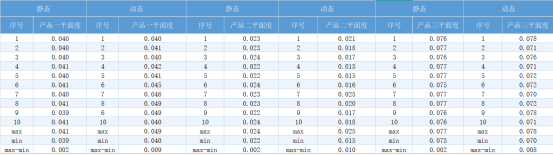

产品平面度测量数据

·针对产品一、产品二、产品三进行产品定位，选取四周校正平面并计算平面度

数据分析

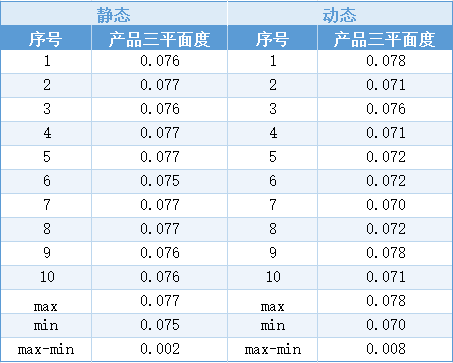

*10次动态测量，Z轴高度重复性可达0.01mm以内

产品极柱段差测量数据

·针对产品三进行产品定位，选取四周校正平面并计算平面度

数据分析

*10次动态测量，Z轴高度重复性可达0.02mm以内

检测结论

·此方案特征图像清晰，通过LVM3430相机可检测出圆柱电池极柱平面度及缺陷检测，满足产品平面度重复性数据在0.02mm以及段差重复性数据在0.02mm以内的精度要求。

·相机速度：本次测试速度可以达到345mm/s

·相机视野：为59~97mm视野，可覆盖检测区域
