背景知识

在家具制造的精密检测中，五金部件的平面度是决定产品稳定性、装配效率的关键指标 —— 其中轻微翘曲可能导致开合卡顿，柜面的平面误差会引发推拉异响。

传统检测依赖千分尺、塞规等工具，不仅效率低下，更难以覆盖复杂曲面的全域数据。而 3D 相机的介入，正在重构家具五金检测的标准与流程。

相机选型

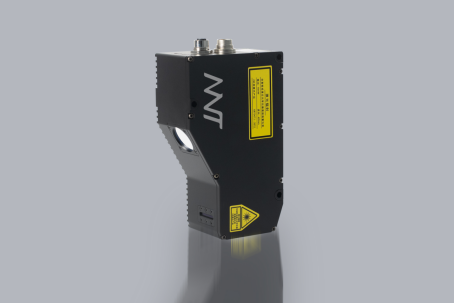

今天为大家介绍的是翌视科技LVM2530线激光3D相机在家具行业检测中的应用案例！

LVM2530 3D智能传感器，其全画幅采集速率2500Hz，通过设置ROI最高可达56000Hz；轻松应对高速动态场景；重复精度可达0.6μm，细节无遗漏，能满足高精度工业检测需求。

检测项目

检测平面度，段差

产品尺寸：长50mm* 宽40mm*高2mm

工件分辨能力：产品重复性数据在0.01mm

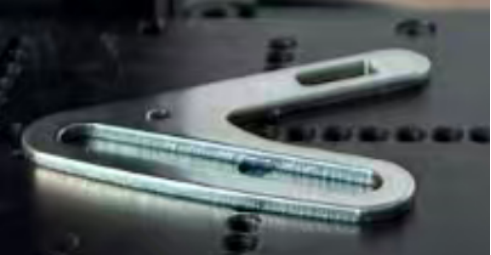

*图为产品实物图

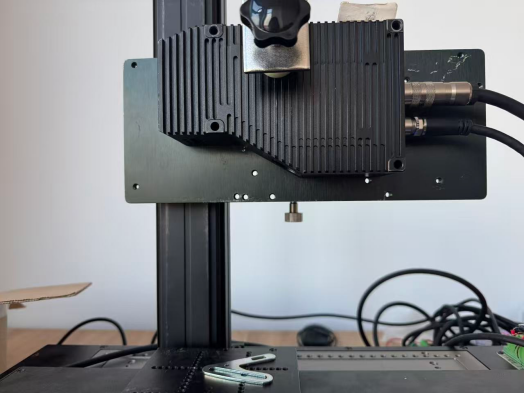

检测环境及安装方式

·扫描方式：相机固定安装，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP/IP以太网

采图效果

*图为深度图

测量数据

图一

图二

图三

图四

·基于相机采集的深度图像 （图一）

·通过预先处理，进行产品定位，再选取四周校正平面（图二）

·校正后的图像选取10个点位，计算平面度（图三）

·同一产品重复投入10次，动态重复性<0.01mm（图四）

数据分析

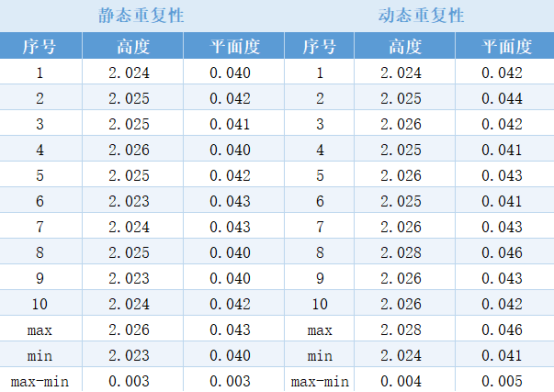

*10次动态测量，Z轴高度重复性可达0.01mm以内

检测结论

·此方案特征图像清晰，通过LVM2530相机可检测出产品高度，产品重复性数据在0.01mm以内，满足客户要求

·相机速度：本次测试速度可以达到191mm/s

·相机视野：为55.4~90.5mm视野，可覆盖检测区域

关于翌视

翌视科技成立于2017年，是一家集工业视觉产品设计、研发、生产、销售、服务于一体的高新技术企业。公司专注于工业视觉产品的底层算法开发与硬件实现，具有全套自主知识产权的软硬件技术，以成为最值得信赖的视觉传感器领导者为目标。

▲精研视觉科技·服务中国智造

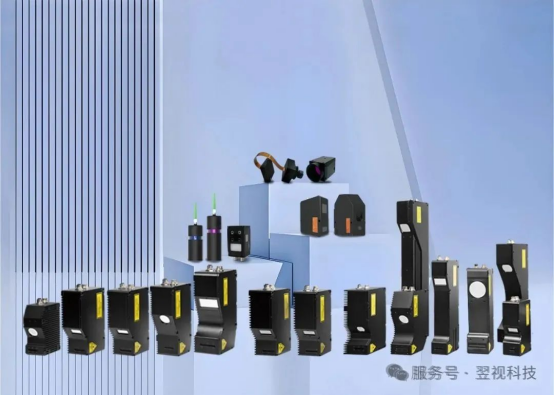

翌视研发的LVM系列3D智能传感器，将行业领先的3D成像算法硬化在芯片中，实现高速、高性能的测量，其重复精度达到0.1微米，产品的性能指标超过国外同行，可实现进口替代。目前，公司产品已广泛应用于消费电子制造、新能源制造、汽车制造、钣金加工、木材加工、食品饮料加工等多个领域。
