背景知识

在 3C 精密制造领域，透明 TP Mylar 的厚度检测与高度测量，是把控产品品质的关键环节，其测量精度、效率与场景适配性，直接决定产线量产能力与品控水准。谈及透明材质工件检测，点光谱技术一直是行业经典选择 —— 其适用于任何材质的高精度测量，尤其在透明材质测量领域的高精度表现早已获得行业广泛认可。

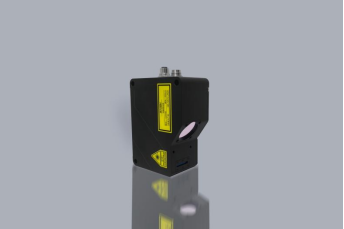

今天要为大家介绍的是翌视科技深耕工业量产精密测量场景打造的 LVM2512CA 3D 线激光相机，这款聚焦高反光材质检测优化的专业款产品，在实测中展现出优异的透明材质检测能力，它的出现，为工业精密测量量产场景带来全新进阶方案。

检测需求

测量精密仪器表面0.3mm厚度透明材质的厚度一致性、准确性以及表面的平整度

*图为产品实物图

点光谱检测方案

1.安装方式

相机垂直固定安装，测试样件沿中心直线运动进行扫描测量

2.采图效果

3.测量点位分布

线激光检测方案

1.安装方式

·扫描方式：相机倾斜20度固定安装，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP/IP以太网，数据传输高效稳定

图为20度安装实物图

图为20度安装波形图

2.采图效果

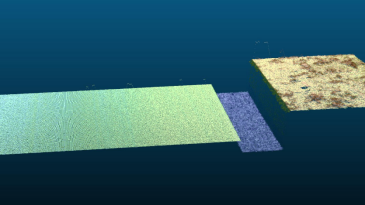

图为3D点云图

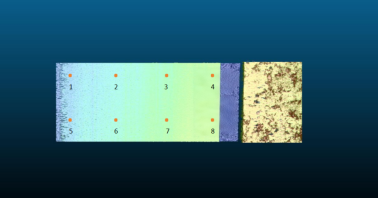

3.测量点位分布

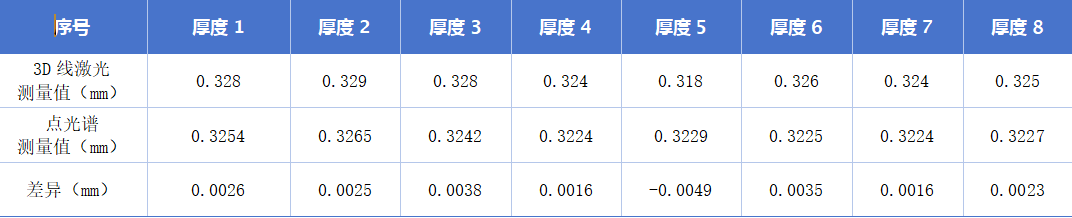

测试数据对比

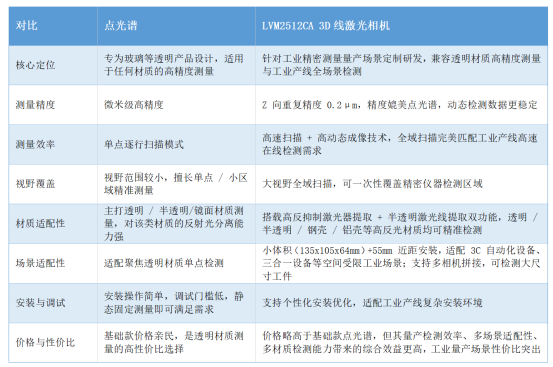

产品优劣势对比

测试结论

LVM2512CA 3D 线激光相机，能够满足当前半透明材质的Mylar表面透光层的高度测量，测量数据与高精度的光谱共焦测量结果相差量级在μm级，满足测量精度要求。

在 3C 精密制造向更高精度、更高效率、更全场景迭代的今天，翌视科技始终聚焦行业实际检测需求，以硬核的 3D 视觉技术，破解各类精密检测难题，为客户提供定制化、高适配、易落地的视觉检测解决方案。无论是透明 / 半透明材质检测，还是微型精密结构的微米级品控，翌视科技都能以专业的线激光 3D 视觉方案，助力产线实现全流程智能管控，定义精密制造品控新标杆！
