背景知识

电子制造、汽车电子等精密制造领域，PIN针作为信号传输与电气连接的核心部件，其位置度、高度的精度直接决定了产品的装配稳定性、信号传输可靠性乃至整体使用寿命。随着产品小型化、高密度化趋势加剧，PIN针的尺寸不断缩小、间距持续缩减，传统检测方式已难以满足微米级的高精度检测需求。3D工业相机凭借其三维立体成像、抗干扰性强、检测效率高的核心优势，逐步取代传统检测手段，成为PIN针位置度与高度检测的核心装备，为精密制造行业的品质升级提供了可靠的技术支撑。

今天，就为大家带来翌视科技两款 3D 相机在PIN针位置度、高度检测中的实战案例，看看它们如何攻克品控难关。









一、3C电子领域：适配小型化、高密度PIN针检测需求

在3C电子领域，手机、电脑、平板等设备的连接器PIN针呈现出小型化、高密度的特点，如USB接口PIN针、主板PIN针、板对板连接器PIN针，其间距通常在0.02-0.05mm之间，对检测精度和效率要求极高。



（一）破局之选：LVM2520 线激光 3D 相机

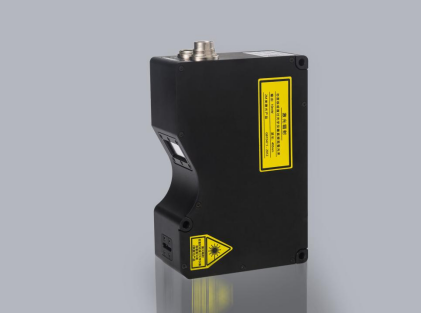

作为超高速3D智能传感器，LVM2520 3D 智能传感器拥有业内领先的超高速采集性能

·全画幅采集速率达2500Hz，设置 ROI 后最高可达 56000Hz，轻松应对高速动态场景

·重复精度可达 0.4μm，细节无遗漏，满足严苛工业检测需求







（二）检测任务与环境

1. 检测项目

产品宽18mm，长25mm

检测Pin针高度

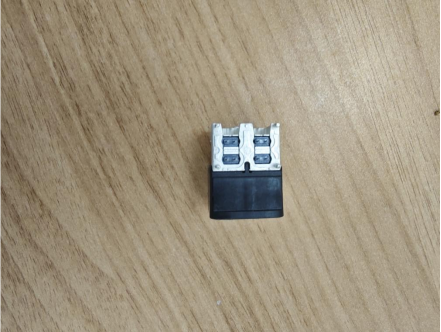

*图为产品实物图

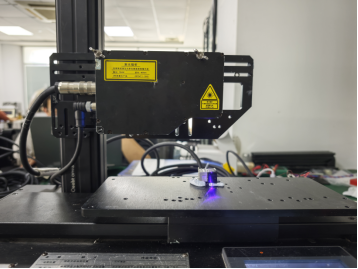

2. 安装方式

·扫描方式：相机固定安装，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP/IP以太网，数据传输高效稳定



（三）实战表现：精度与效率双在线



1. 检测流程





1.基于相机深度图。

2.在四个柱子上取点拟合成面作为基准面。

3.用斑点分析提取出pin针区域作为测量区域。

4.计算两者之间的段差（取最大值）。





2. 采图效果

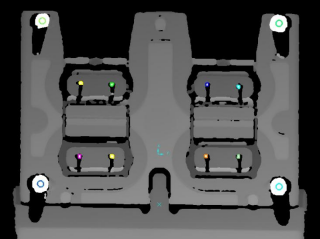

图为亮度图、深度图及Pin针放大效果图





特征图像清晰锐利，无模糊、噪点干扰，为精准测量奠定基础。



3. 数据表现



测试类型	段差重复精度
10 次静态测量	≤0.005mm



4. 检测效率

·相机最大帧率：8797Hz

·理论最大速度：140mm/s

二、汽车电子领域：保障高可靠性要求

汽车电子领域的PIN针直接关系到汽车的行驶安全和数据传输稳定性，对检测精度和可靠性的要求更为严苛。



（一）专属方案：LVM2030 线激光 3D 相机

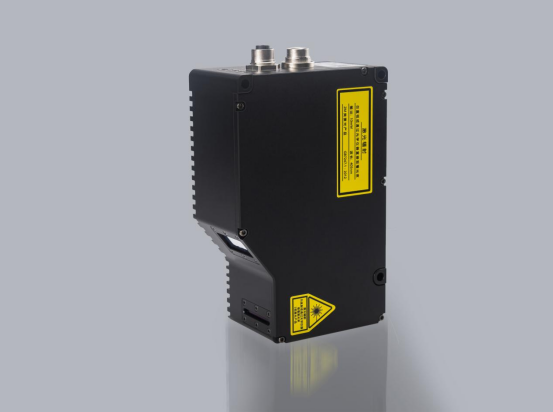

高性价比3D智能传感器

·全画幅采集速率 340Hz，设置 ROI 后最高可达 10000Hz

·重复精度可达 0.8μm，微米级把控细节

·满足各种高速和大批量检测应用需求



（二）检测任务与环境

1. 检测项目

·产品尺寸：宽60，高80

·检测Pin针高度差、位置度





*图为产品实物图

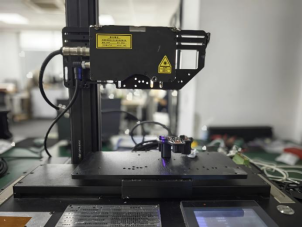

2. 安装方式

·扫描方式：相机固定安装，测试样件沿中心直线运动扫描

·触发方式：编码器触发，输出稳定 AB 相差分信号

·通信方式：TCP/IP 以太网，适配工业生产网络环境





（三）实战表现：安全与可靠双保障

1. 检测流程



高度差：

1.基于相机深度图。

2.在产品底面取点拟合成面作为基准面。

3.用斑点分析提取出目标区域作为测量区域。

4.计算两者之间的高度差（取最大值）。

位置度：

1.基于相机深度图。

2.在产品表面选取两条特征线并将其交点定义为基准点。

3.通过计算被测点分别到这两条线的垂直距离，来评价其位置度。





2. 采图效果



图为亮度图、深度图及Pin针放大效果图



PIN 针轮廓清晰可辨，特征提取无偏差，不受微型结构测量干扰。









3. 数据表现





4. 核心优势

·检测效率：景深压缩后帧率约1060Hz

· 理论最大速度可达31.8mm/s

PIN针的精度，决定了精密产品的品质；3D工业相机的应用，为PIN针检测提供了精准、高效、可靠的解决方案。如果您有关于PIN针的精密检测需求，欢迎联系我们获取定制化解决方案，共同攻克测量难关，提升产品竞争力！
