背景知识

在消费电子精密制造领域，平面度是决定装配精度、外观质感与整机可靠性的核心形位公差。手机屏幕玻璃、笔记本保护壳后盖若存在翘曲、凹陷、波浪形变，会直接引发装配间隙不均、屏幕贴合不良、壳体开裂、防水失效等问题。传统人工目视、接触式探针、2D 视觉等检测方式，在精度、效率、一致性与全检覆盖上难以满足量产需求。3D 工业相机凭借非接触、微米级精度、高速点云采集与自动化判级能力，成为手机屏幕与笔记本保护壳后盖平面度在线质检的主流方案，为 3C 电子智造提供稳定、高效、可追溯的精密测量支撑。

今天，就为大家带来翌视科技LVM3029 3D相机在手机屏幕以及笔记本保护壳后盖平面度检测中的实战案例，看看它们如何攻克品控难关。





一、手机屏幕平面度检测技术升级

在智能手机精密制造中，手机屏幕平面度直接决定屏幕贴合良率、显示效果、触控手感及整机防水密封性。

（一）破局之选：LVM3029 线激光 3D 相机



·深度图均匀采样最高可达3200点，可实现高精度细节还原

·帧率高达2500Hz~10000Hz，轻松应对新能源、3C等高速场景，精准捕捉每一个瞬间





（二）检测任务与环境

1. 检测项目

手机屏幕平面度检测

静态重复性≤0.01mm

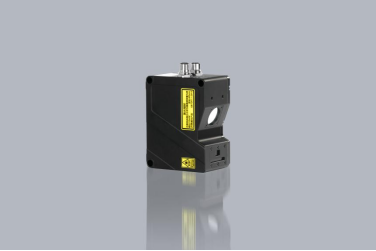

*图为产品实物图

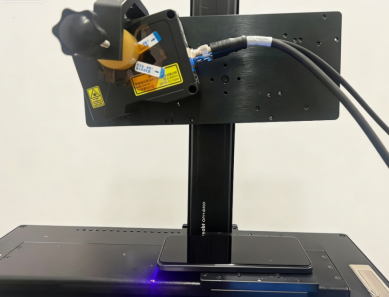

2. 安装方式

·扫描方式：相机固定安装，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP/IP以太网，数据传输高效稳定



（三）实战表现：精度与效率双在线



1. 检测流程





1.以手机本身拟合基准平面

2.在手机上选取测量区域，通过平面度工具计算屏幕整体平整度













2. 采图效果

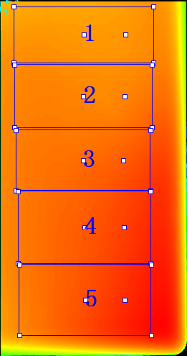

图为深度图及亮度图

3. 数据表现



测试类型	平面度最大值	平面度最小值	平面度极差
10次静态测量	0.163mm	0.158mm	0.005mm



10次静态测量，Z轴高度重复性可达0.01mm以内



4. 检测效率

·此方案检测可行，成像无噪点，特征清晰，检测数据稳定

·速度：可达150mm/s

·视野：98mm的视野线宽，一次扫描，完全覆盖产品





二、笔记本保护壳后盖平面度自动化检测系统设计与实现

笔记本保护壳后盖多采用铝合金、工程塑料、碳纤维复合等材质，成型过程易受注塑应力、冲压形变、热处理收缩、喷涂厚度不均等因素影响，产生翘曲、凹陷、波浪纹、边缘高低差等缺陷。这类缺陷具有尺寸微小、分布随机、区域敏感等特点，对检测精度和可靠性的要求更为严苛。



（一）检测任务与环境

1. 检测项目

笔记本保护壳后盖平面度检测

静态重复性≤0.01mm

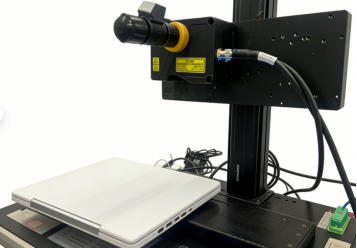

*图为产品实物图





2. 安装方式

·扫描方式：相机固定安装，测试样件沿中心直线运动扫描

·触发方式：编码器触发，输出稳定 AB 相差分信号

·通信方式：TCP/IP 以太网，适配工业生产网络环境







（二）实战表现：安全与可靠双保障

1. 检测流程



·在物料上选取测量区域(或指定点位区域），通过平面度工具计算屏幕整体平整度位置度





2. 采图效果



图为深度图及亮度图



3. 数据表现



测试类型	平面度最大值	平面度最小值	平面度极差
10次静态测量	0.07mm	0.067mm	0.003mm



10次静态测量，Z轴高度重复性可达0.01mm以内



4. 核心优势



·此方案检测可行，成像无噪点，特征清晰，检测数据稳定

·速度：可达150mm/s

·视野：双相机210mm的视野线宽，一次扫描，完全覆盖产品



屏幕与后盖的平整度，决定了精密数码产品的品质；3D 工业相机的应用，为手机屏幕平面度、笔记本保护壳后盖平整度检测提供了精准、高效、可靠的解决方案。如果您有关于屏幕平面度与壳体平整度的精密检测需求，欢迎联系我们获取定制化解决方案，共同攻克测量难关，提升产品竞争力！
