2026/04/24背景知识
在新能源产业高速迭代的今天，锂电池作为电动汽车、储能设备、消费电子的核心动力源，其品质与安全性直接决定终端产品的可靠性与使用寿命。极柱作为锂电池能量输出的核心接口，是电流传导、电池密封的关键部件，其段差、平面度、平行度及整体平面度的精度控制，更是锂电池生产过程中不可或缺的核心质控环节。
传统检测方式受限于技术瓶颈，难以满足大规模精密生产的质量管控需求，而3D工业相机凭借三维信息采集的独特优势，突破平面检测局限，实现极柱多维度精度的高效、精准检测，为锂电池智能制造注入核心动力。

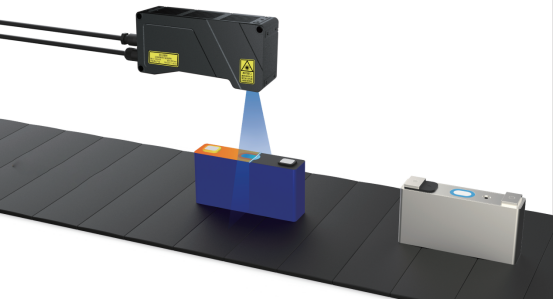

型号|LVM3430 线激光 3D 相机
·深度图均匀采样最高可达3200点，可实现高精度细节还原
·帧率高达2000Hz～30000Hz，轻松应对新能源、3C等高速场景，精准捕捉每一个瞬间
检测任务
·检测对象：锂电池盖板
·检测内容：极柱段差、平面度、平行度，整体平面度
·检测精度：产品最小公差0.1mm，相机重复性需要达到 0.01mm
·材质尺寸：长170mm*宽46mm*高度10mm
行业核心检测难点
|
检测项目 |
行业核心检测难点 |
|
极柱段差检测 |
极柱与顶盖基准面交界易有杂点干扰，微小段差（微米级）识别难度大；焊前焊后极柱高度变化细微，易出现误判，且需兼顾检测速度与精度 |
|
极柱平面度检测 |
极柱金属表面高反光易影响数据采集稳定性；极柱表面微小凹凸（如毛刺、凹坑）易被误判为平面度偏差，基准面拟合难度高 |
|
极柱平行度检测 |
正负极柱定位难度大，易受装配偏差影响；两平面夹角微小，需精准拟合双平面，动态检测时重复性难以把控，易出现偏差累积 |
|
整体平面度检测 |
顶盖与极柱整体扫描范围广，点云数据量大，拼接精度要求高；需兼顾局部极柱与整体顶盖的精度平衡，批量检测时一致性难保障 |
实战表现：安全与可靠双保障

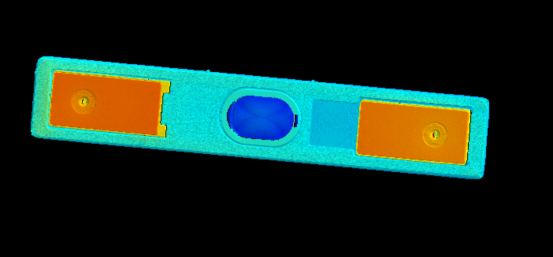

翌视科技 LVM3430 3D 线激光工业相机依托高分辨率成像、强效抗干扰能力及高速采集性能，在锂电池极柱段差、平面度、平行度及整体平面度检测中精准赋能，采集图像洁净无噪点，极柱特征边缘清晰锐利，可高效捕捉微米级精度偏差，适配工业级精密检测需求。
1. 数据表现
|
测试类型 |
大面平面度 |
极柱1平面度 |
极柱2平面度 |
极柱1高度 |
极柱1高度2 |
平行度 |
|
10次静态测量 |
0.004 |
0.002 |
0.002 |
0.003 |
0.002 |
0.003 |
|
10次动态测量 |
0.005 |
0.004 |
0.007 |
0.004 |
0.004 |
0.009 |
10次静态测量，Z轴高度重复性可达0.01mm以内
2. 检测效率
|
项目 |
测试结果 |
|
方案可行性 |
检测可行，成像无噪点，动态重复性在0.01mm以内 |
|
精度指标 |
相机 X 方向分辨率为 30μm |
|
速度指标 |
测试速度可达 240mm/s |
|
视野指标 |
59~97mm视野线宽，完全覆盖产品 |
锂电池极柱段差、平面度、平行度，整体平面度的检测是锂电池能量输出的核心接口，3D 工业相机以高精度、高效率、强适应性的优势，成为替代传统检测手段的必然选择。如果您有关于锂电池方面的精密检测需求，欢迎联系我们获取定制化解决方案，共同攻克测量难关，提升产品竞争力！
