背景知识

汽车电子控制单元（ECU）是车辆的 “大脑中枢”，其 Pin 针连接器作为信号与电力传输的核心载体，直接决定了整车电子系统的稳定性与安全性。随着汽车智能化、电动化进程加速，ECU 集成度不断提升，连接器的 Pin 针数量从数十针扩展至上百针，对检测精度、效率和可靠性的要求也呈指数级增长。

传统人工检测与 2D 视觉检测已难以满足行业标准，而 3D 工业相机凭借其高精度、非接触式的三维测量能力，成为 ECU 连接器质量检测的核心技术方案。

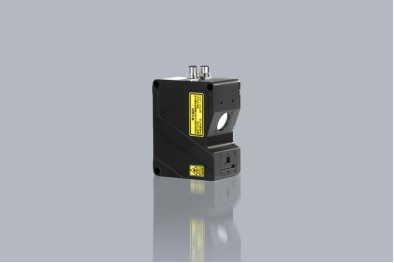

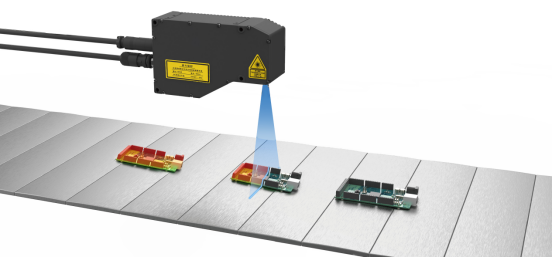

型号|LVM3028 线激光 3D 相机



·深度图均匀采样最高可达3200点，可实现高精度细节还原

·帧率高达2500Hz～10000Hz，轻松应对新能源、3C等高速场景，精准捕捉每一个瞬间





检测任务

·检测对象：Pin针连接器

·检测内容：Pin针顶端平面度

·检测精度：重复精度小于 0.1mm

·料件材质：黑色工程塑料外壳 + 金属插针的密封连接器

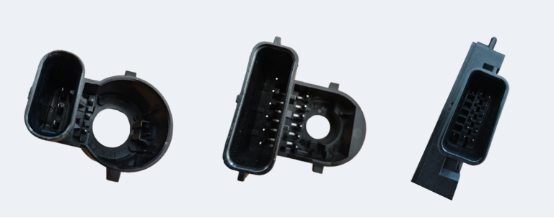

图为产品一、产品二、产品三



行业核心检测难点









实战表现：安全与可靠双保障



产品一图像效果





产品二图像效果





产品三图像效果



翌视科技 LVM3028 3D 线激光工业相机，凭借高分辨率成像、优异抗干扰性能与高速采集能力，为 Pin 针连接器平面度检测提供精准支撑。其采集的图像洁净无噪点，极柱边缘轮廓清晰锐利，可高效捕捉微米级精度偏差，完美适配工业级精密检测场景。





1. 数据表现







测试类型	产品一平面度		产品二平面度		产品三平面度
	平面度1	平面度2	平面度1	平面度2	平面度1	平面度2
10次静态测量	0.0074	0.0046	0.0096	0.0063	0.0037	0.0103
10次动态测量	0.0237	0.0159	0.0112	0.0262	0.0106	0.0152



10次 测量，平面度静态数据在0.011mm以内，平面度动态数据在0.03mm以内



2. 检测效率



项目	测试结果
方案可行性	检测可行，成像无噪点，重复精度在0.1mm以内
精度指标	相机 X 方向分辨率为 20μm
速度指标	测试速度可达 100mm/s
视野指标	相机最大线宽62mm，完全覆盖产品



PIN 针平面度检测，是汽车电子控制单元信号与电力传输的核心质控环节。3D 工业相机凭借高精度、高效率、环境强适配的突出优势，已然成为替代传统人工与 2D 检测方式的优选方案。

如果您有汽车电子 PIN 针连接器相关精密检测需求，欢迎随时联系我们获取定制化视觉解决方案，一同攻克精密测量痛点，稳步提升产品品质与市场竞争力！
