背景知识

在半导体制造的微米级 “洁净战场” 中，粘尘清洁滚筒是保障晶圆、PCB、载板表面洁净度的核心部件，其表面平面度直接决定接触均匀性与清洁良率 —— 微米级的凸起或凹陷，都会导致局部压伤、微尘残留，甚至引发芯片电路失效，成为制约半导体高端制程良率的“隐形瓶颈”。

传统接触式检测方案因精度不足、易损伤表面、效率低下等痛点，已无法适配半导体行业 “高精密、高产能、零缺陷”的严苛需求。基于3D工业相机的非接触式平面度检测技术，凭借微米级精度、全表面扫描、无损伤、在线高速等核心优势，成为半导体粘尘滚筒质控的核心利器，为精密制造筑牢质量防线。

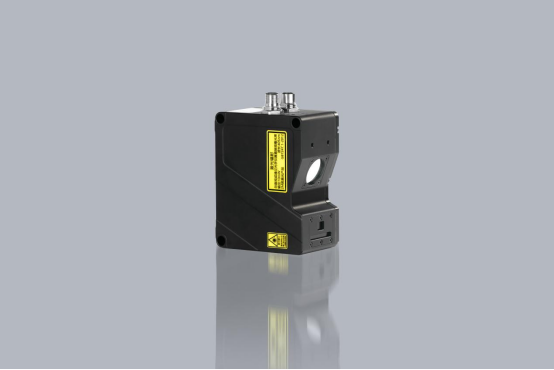

型号| LVM3330线激光3D 相机

·深度图均匀采样最高可达3200点，可实现高精度细节还原

·帧率高达980Hz～14000Hz，轻松应对新能源、3C等高速场景，精准捕捉每一个瞬间

检测任务

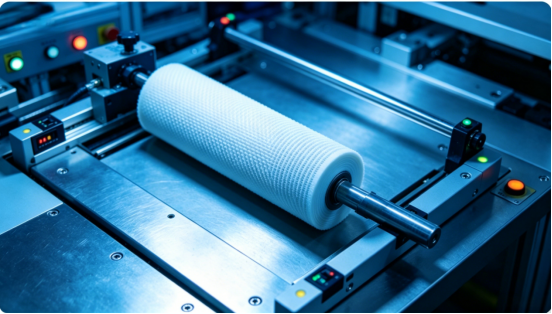

·检测对象：粘尘清洁滚筒

·检测内容：平面度检测

·料件材质：硅胶、橡胶

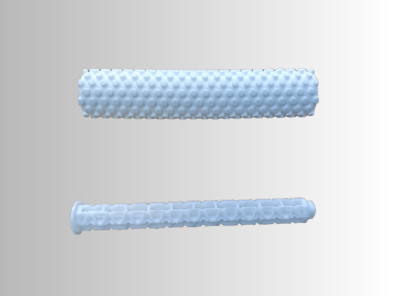

·料件尺寸：小滚筒直径40mm；大滚筒直径100mm

实战表现：安全与可靠双保障

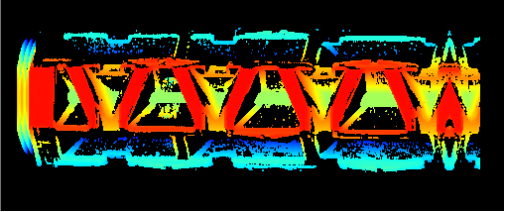

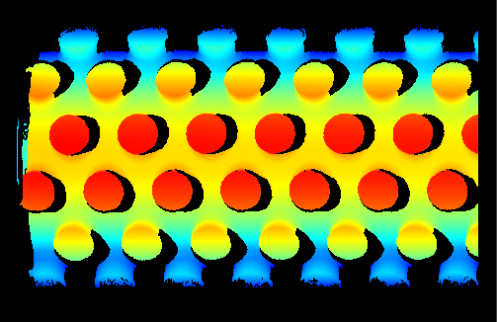

*图为小滚筒及大滚筒点云效果图

翌视科技 LVM3330 3D 线激光工业相机，凭借高分辨率成像、优异抗干扰性能与高速采集能力，为粘尘清洁滚筒平面度检测提供精准支撑。其采集的图像洁净无噪点，极柱边缘轮廓清晰锐利，可高效捕捉微米级精度偏差，完美适配工业级精密检测场景。

数据表现

*10次静态测量，平面度最大重复精度为0.00346mm

检测效率

半导体粘尘清洁滚筒精密检测在高端智造设备行业应用广泛。传统人工目视与2D视觉检测，难以识别滚筒微米级平面度偏差、表面凹凸形变及全域平整度缺陷，无法满足半导体洁净制程的高精度质控要求。3D工业相机凭借微米级高精度、高速全域检测、强环境抗干扰、适配洁净车间的突出优势，已然成为替代传统检测方式的优选方案，完美解决粘尘清洁滚筒软质曲面、细微形变、一致性管控难题。

如果您有半导体粘尘清洁滚筒相关的精密平面度检测需求，欢迎随时联系我们获取定制化视觉解决方案，一同攻克粘尘清洁滚筒精密测量的行业痛点，稳步提升产品良率与市场核心竞争力！
