背景知识

锂电池作为现代社会中各类电子设备及新能源汽车的核心动力源，其质量与安全性至关重要。焊缝作为锂电池生产中的关键连接部位，焊缝质量直接关系到电池的性能、寿命乃至使用安全。

传统检测手段在面对锂电池焊缝复杂缺陷时，常显露出效率低、精度差等不足。随着工业自动化与智能化发展，3D 工业相机凭借其独特的三维成像与高精度测量能力，在锂电池焊缝缺陷检测领域崭露头角，为保障锂电池质量提供了新的有力途径。

相机选型

今天为大家介绍的是翌视科技LVM2520线激光3D相机在新能源行业中的应用案例！

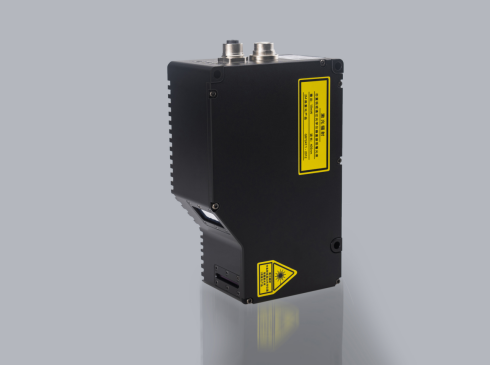

LVM2520 3D智能传感器，其全画幅采集速率2500Hz，通过设置ROI最高可达56000Hz；物理轮廓点数1920点，深度图均匀间距采样条件下最高可达4096点，用于微小零件3D检测，是高速在线检测系统的理想选择。

检测项目

·锂电池焊缝缺陷检测(产品长140mm*宽25mm)

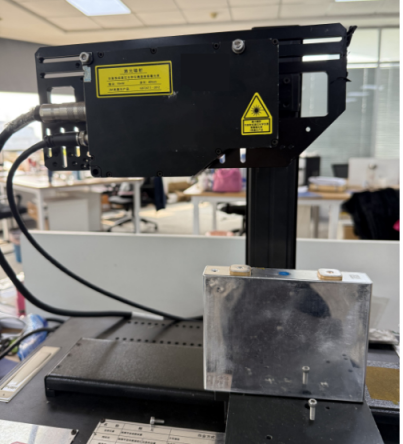

检测环境及安装方式

·扫描方式：相机固定，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP / IP以太网

采图效果

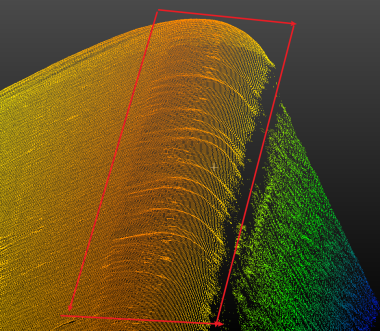

·点云图—长边

·点云图—焊缝OK

·点云图—短边OK

缺陷识别



·以上图片分别为实物图-点云图-亮度图，通过亮度图后的斑点分析黑色像素超过设定范围可以判断NG

检测结论

·此方案成像效果较为完整，通过算法可以准确的检测0.16mm × 0.16mm以上缺陷。
