背景知识

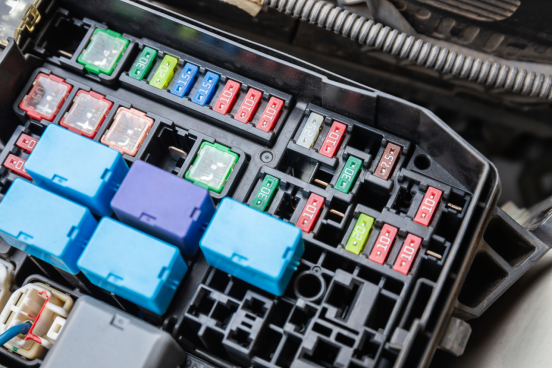

保险盒作为电路保护的关键部件，其内部保险丝模块的装配质量至关重要。保险丝模块的高度偏差可能导致电气连接不良、散热问题甚至引发安全隐患。传统检测方法在面对复杂的保险盒内部结构和高精度检测要求时，逐渐显露出局限性。3D 相机技术凭借其独特优势，为保险盒保险丝模块高度检测提供了创新且高效的解决方案，成为提升产品质量与生产效率的关键技术手段。

相机选型

今天为大家介绍的是翌视科技LVM2540线激光3D相机在工业检测中的应用案例！

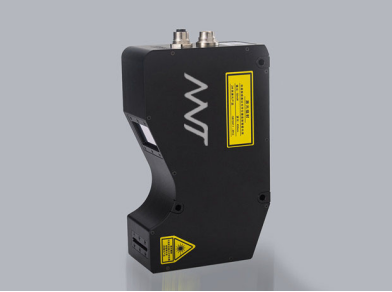

LVM2540 3D智能传感器，其全画幅采集速率2500Hz，通过设置ROI最高可达56000Hz；物理轮廓点数1920点，深度图均匀间距采样条件下最高可达4096点，用于微小零件3D检测，是高速在线检测系统的理想选择。

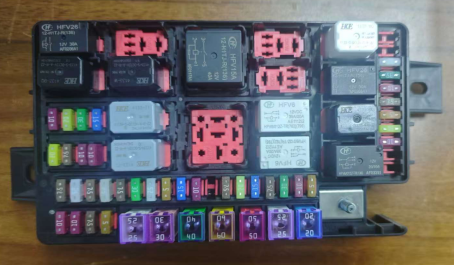

检测项目

·保险盒保险丝模块高度及有无

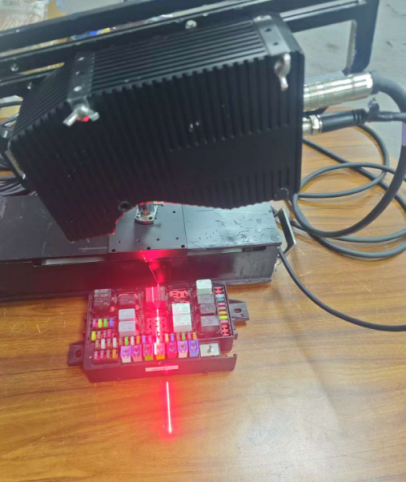

检测环境及安装方式

·扫描方式：相机固定，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP / IP以太网

采图效果

*图为深度图

测量数据

基于深度图高度检测：分别在保险盒不同保险丝模块表面放置6个ROI区域（如上图），分别计算各ROI区域到底面的高度

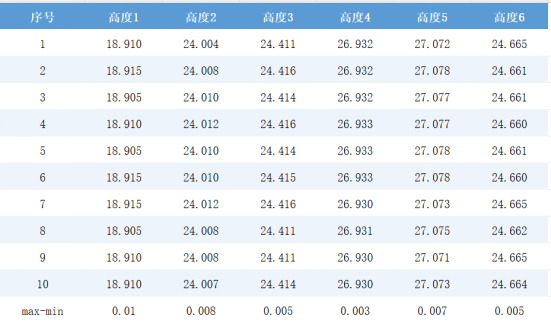

数据分析

*6个点位，测量10组动态数据

检测结论

·此方案成像效果较为完整，10次静态重复性。最大为0.01mm，可以通过保险丝模块表面相对底面的高度来判断保险丝模块高度或有无等状态，满足客户检测需求。

·相机视野为近端99.2mm--远端191.3mm，可以覆盖产品宽度。
