背景知识

在汽车制造过程中，零部件的连接与密封至关重要，而胶路的质量直接影响到汽车的安全性、密封性和耐久性。胶路过高可能导致装配干涉，过矮则无法保证密封性能；宽度超标会造成胶水浪费，过窄则难以实现有效连接。

传统检测方式难以精准捕捉这两项参数，而 3D 工业相机凭借其三维测量优势，成为解决胶路高度与宽度检测难题的关键技术，为汽车零部件胶路检测提供了更加精准、高效的解决方案。

相机选型

今天为大家介绍的是翌视科技LVM2330线激光3D相机在汽车行业中的应用案例！

LVM2330 3D智能传感器，其全画幅采集速率1000Hz，通过设置ROI最高可达20000Hz；物理轮廓点数1920点，深度图均匀间距采样条件下最高可达4096点，专为满足工厂恶劣生产环境设计，适合快速移动物体检测的场景。

检测项目

·检测零部件中的胶路高度、宽度

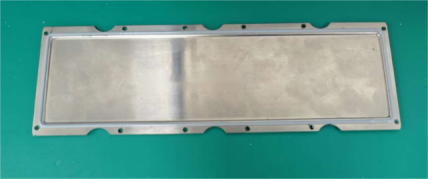

·产品宽度75mm左右

·重复精度要求±0.2mm

检测环境及安装方式

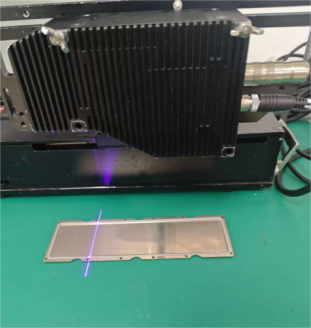

·扫描方式：相机固定，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP / IP以太网

采图效果

图为深度图

检测方案

图一

图二

图三

图四

·基于相机采集的深度图像（图一），通过预先处理工具，将深度图转换为灰度图（图二）做图像特征定位和放置宽度和高度检测点位置（图三和图四），分别计算胶路5个位置的宽度和高度。

·产品固定连续采集10张图像，测量胶路5个位置宽度和高度的重复性数据。

数据分析

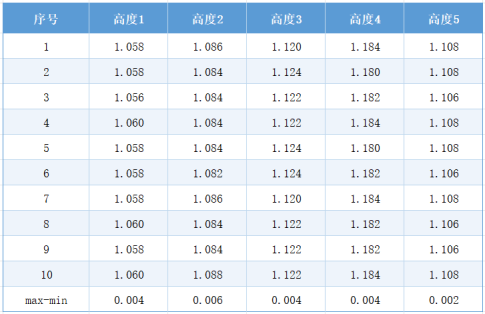

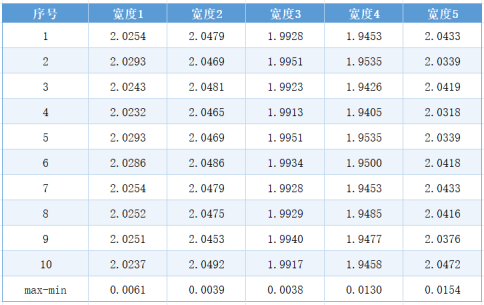

*测量10组动态数据，高度尺寸最大波动为0.006mm，宽度尺寸最大波动为0.0154mm

检测结论

·此方案成像效果较为完整，特征图像清晰，无遮挡

·测试10次静态重复性数据高度尺寸最大波动为0.006mm，宽度尺寸最大波动为0.0154mm，在客户要求0.2mm范围内，满足客户需求

·相机速度最快可以达到140mm/s，满足客户需求
