背景知识

在 3C 产品制造领域，电子组装工艺的精细化程度不断攀升。泡棉作为常用的缓冲、密封和绝缘材料，其在电子设备中的安装高度精度对产品的性能和可靠性有着重要影响。传统检测手段难以满足当下对泡棉高度高精度、高效率检测的需求，3D 检测技术应运而生，为行业带来了创新的解决方案。

传统检测方式难以精准捕捉这两项参数，而 3D 工业相机凭借其三维测量优势，成为解决胶路高度与宽度检测难题的关键技术，为汽车零部件胶路检测提供了更加精准、高效的解决方案。

相机选型

今天为大家介绍的是翌视科技LVM2530线激光3D相机在3C行业中的应用案例！

LVM2530 3D智能传感器，其全画幅采集速率2500Hz，通过设置ROI最高可达56000Hz；物理轮廓点数1920点，深度图均匀间距采样条件下最高可达4096点，用于微小零件3D检测，是高速在线检测系统的理想选择。

检测项目

·产品高度检测

检测环境及安装方式

·扫描方式：相机固定，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP / IP以太网

采图效果

图像处理

*图为皱褶、压印、边缘褶皱点云图

测量数据

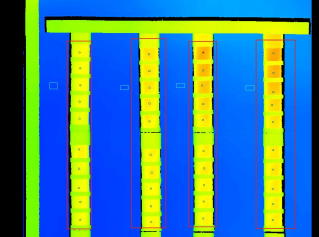

*图为测试点位，每一个泡棉有一个ROI测量区域

*图中红色为泡棉测量区域,在泡棉区域共建立140个ROI1区域,在底部蓝色薄膜区域建立基准面的 16个ROI2区域,计算每一个泡棉的高度

数据分析

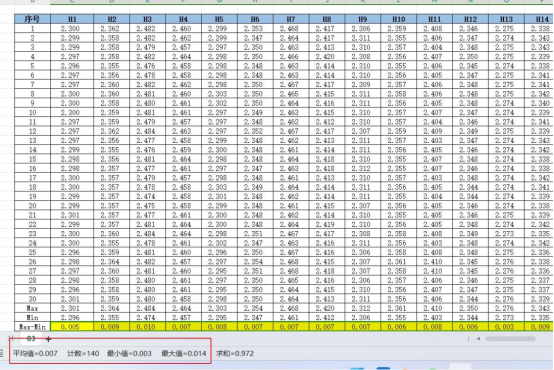

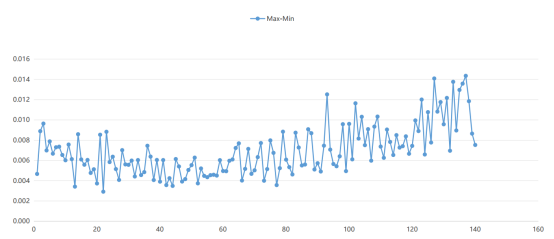

*140个点位，测量30组动态数据，重复性最大为0.014mm

检测结论

·此方案成像效果较为完整，30次静态重复性在0.014mm以内，满足客户检测需求。
