背景知识

在追求舒适与健康的生活理念驱动下，鞋垫作为与足部直接接触的关键物品，其贴合度和舒适度愈发受到关注。传统鞋垫尺寸测量方法存在诸多局限，难以满足人们日益增长的个性化需求。而 3D 测量技术的兴起，为鞋垫尺寸测量带来了革命性的变革，开启了精准舒适的全新体验。

相机选型

今天为大家介绍的是翌视科技LVM2340线激光3D相机在鞋类配件行业中的应用案例！

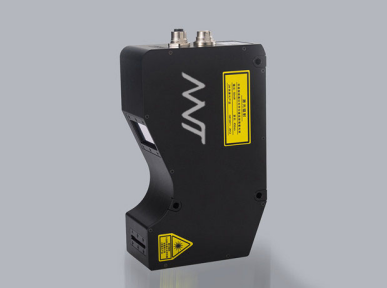

LVM2340 3D智能传感器，其全画幅采集速率1000Hz，通过设置ROI最高可达20000Hz；物理轮廓点数1920点，深度图均匀间距采样条件下最高可达4096点，专为满足工厂恶劣生产环境设计，适合快速移动物体检测的场景。

检测项目

·检测产品外轮廓尺寸，尺寸公差±1mm

·检测产品厚度尺寸，尺寸公差±1mm

·检测产品脚窝高度尺寸，尺寸公差正1mm

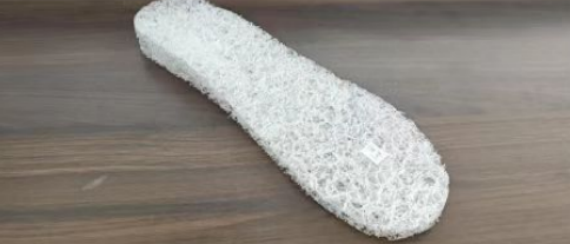

鞋垫实物

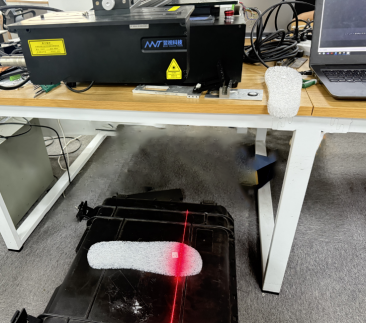

检测环境及安装方式

·扫描方式：相机固定，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP / IP以太网

采图效果

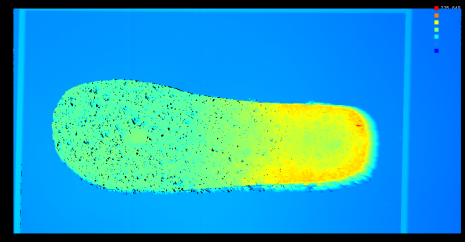

·整体点云图

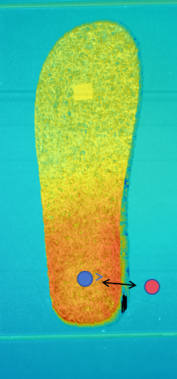

·点云图：测量高度

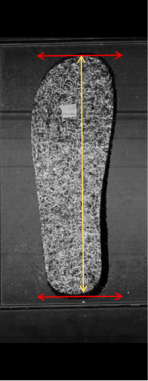

·亮度图：测量长宽

·亮度图：测量边缘左-1

·亮度图：测量边缘右-2

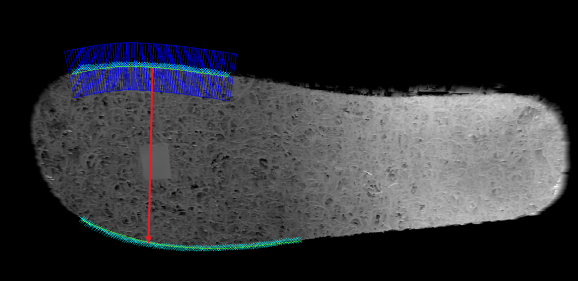

·亮度图：测量鞋垫的最大宽度

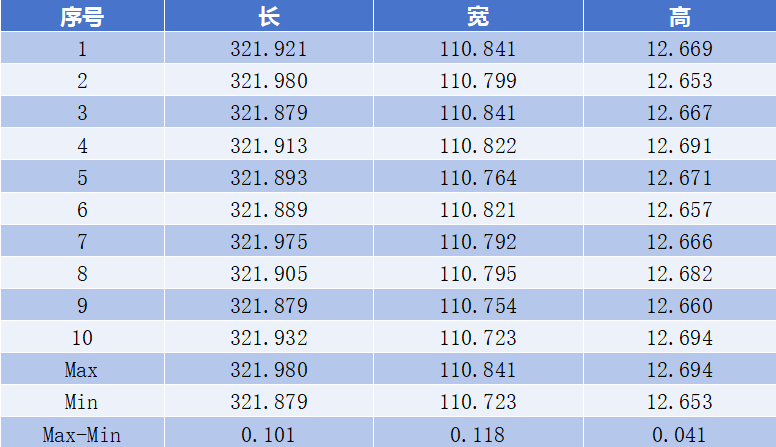

测量数据

检测结论

·此方案成像效果较为完整，可以测量鞋垫长宽高尺寸，测试速度可以达到150mm/s。
